你get到石英毛坯和枕墊的相似之處了嗎？1N227000EE0L

來源：http://m.huihuangyouhua.com.cn 作者：金洛鑫 2023年06月20

大家可能都很好奇，石英毛坯跟枕墊會有什么相似之處呢？當然有了，準確的說，它們是形狀相同。

在石英毛坯的生產過程中，所謂的“斜切”或“輪廓”導致石英毛坯的特征透鏡形狀。“該程序主要用于低頻范圍內的‘較厚’坯料，即大約8-20 MHz”來自頻率控制元件技術支持部門的工程師解釋道。
將石英坯體與超細研磨粉末一起放入鋼筒中，并在離心鼓式研磨機中移動，直到獲得所需的形狀。如圖所示，形狀類似枕墊。

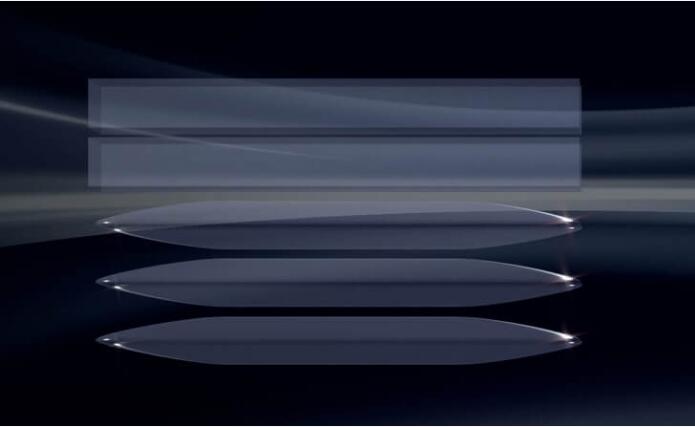

生產過程中的斜切導致石英坯的枕形

一方面，這種方法確保了組裝到某些支架系統中的過程得以簡化。另一方面，石英坯件的振動區域被限制在坯件的中心部分，減小振動區域的尺寸意味著減少寄生共振。
寄生諧振是出現在標稱諧振頻率附近的頻率，因此是不希望的。在設計毛坯的過程中，我們的設計師已經特別注意避免或最佳地抑制這些寄生共振。通過改變所施加電極的尺寸，還可以有效地抑制不希望的共振。經驗豐富的KDS石英晶振開發商已經在整個開發過程中考慮到這些問題，以提供最高質量的石英晶體。

品牌	原廠代碼	型號	尺寸	頻率	負載	精度
KDS晶振	1C240000AB0G	DSX321G	3225mm	40.000MHZ	10PF	10PPM
KDS晶振	1C241600CDAA	DSX321G	3225mm	41.6MHZ	10PF	30PPM
KDS晶振	1N227000BB0AK	DSX321G	3225mm	27.000MHZ	11PF	12PPM
KDS晶振	1N230000AB0C	DSX321G	3225mm	30.000MHZ	10PF	30PPM
KDS晶振	1N240000AB0J	DSX321G	3225mm	40.000MHZ	15PF	15PPM
KDS晶振	1N227000EE0L	DSX321G	3225mm	27.000MHZ	9PF	50ppm
KDS晶振	1N226000AA0L	DSX321G	3225mm	26.000MHZ	7.5pf	10ppm
KDS晶振	1N226000AA0G	DSX321G	3225mm	26.000MHZ	12.5PF	10ppm
KDS晶振	1N226000AA0E	DSX321G	3225mm	26.000MHZ	8.1PF	10PPM
KDS晶振	1C228322EE0D	DSX321G	3225mm	28.322MHZ	10PF	50PPM
KDS晶振	1C254000CC0C	DSX321G	3225mm	54.000MHZ	10PF	30PPM
KDS晶振	1C319200AA0A	DSX321G	3225mm	19.200MHZ	8PF	10PPM
KDS晶振	1C338400AA0B	DSX321G	3225mm	38.400MHZ	10PF	10PPM
KDS晶振	1C227000BBAH	DSX321G	3225mm	27.000MHZ	11PF	12ppm
KDS晶振	1C208000CE0H	DSX321G	3225mm	8.000MHZ	10PF	30PPM
KDS晶振	1N226000AA0AE	DSX321G	3225mm	26.000MHZ	10PF	10PPM
KDS晶振	1N215974EE0B	DSX321G	3225mm	15.9744MHZ	8PF	50PPM
KDS晶振	1C216000CZ0B	DSX321G	3225mm	16.000MHZ	12PF	30PPM
KDS晶振	1C213225CC0B	DSX321G	3225mm	13.225625MHZ	12PF	30PPM
KDS晶振	1N224265ZZ0A	DSX321G	3225mm	24.265MHZ	12PF	16PPM
KDS晶振	1C216000EC0A	DSX321G	3225mm	16.000MHZ	10PF	50PPM
KDS晶振	1C224000CE0AK	DSX321G	3225mm	24.000MHZ	12PF	30PPM
KDS晶振	1C224545CE0A	DSX321G	3225mm	24.54545MHZ	8PF	30PPM
KDS晶振	1C225000BE0M	DSX321G	3225mm	25.000MHZ	10PF	20PPM
KDS晶振	1C232000AB0V	DSX321G	3225mm	32.000MHZ	6PF	10PPM
KDS晶振	1N232000AA0R	DSX321G	3225mm	32.000MHZ	7.3PF	10PPM
KDS晶振	1C216000CC0K	DSX321G	3225mm	16.000MHZ	8PF	30PPM
KDS晶振	1C224000EZ0B	DSX321G	3225mm	24.000MHZ	8PF	50PPM
KDS晶振	1N227000BB0N	DSX321G	3225mm	27.000MHZ	11PF	12PPM
KDS晶振	1C220000AB0B	DSX321G	3225mm	20.000MHZ	10PF	10PPM
KDS晶振	1C236864BD0A	DSX321G	3225mm	36.864MHZ	8PF	15PPM
KDS晶振	1N225400BC0D	DSX321G	3225mm	25.4MHZ	8PF	20PPM
KDS晶振	1N227000CC0BT	DSX321G	3225mm	27.000MHZ	8PF	30PPM
KDS晶振	1N233000EE0D	DSX321G	3225mm	33.000MHZ	8PF	50PPM
KDS晶振	1N233333BC0G	DSX321G	3225mm	33.333MHZ	8PF	20PPM
KDS晶振	1C316000AB0D	DSX321G	3225mm	16.000MHZ	8.7PF	8PPM
KDS晶振	1C211289EE0C	DSX321G	3225mm	11.2896MHZ	20PF	50PPM
KDS晶振	1C211600BB0A	DSX321G	3225mm	11.6MHZ	12PF	20PPM
KDS晶振	1C216000EE0B	DSX321G	3225mm	16.000MHZ	12PF	50PPM
KDS晶振	1C220000CK0K	DSX321G	3225mm	20.000MHZ	12PF	30PPM
KDS晶振	1C248000EE0BM	DSX321G	3225mm	48.000MHZ	8PF	50PPM
KDS晶振	1B326000BC0A	DSX321G	3225mm	26.000MHZ	10.3PF	15PPM
KDS晶振	1C316000AB0E	DSX321G	3225mm	16.000MHZ	8.7PF	8PPM
KDS晶振	1N226000AA0D	DSX321G	3225mm	26.000MHZ	8.8PF	10PPM
KDS晶振	1C208000EE0BL	DSX321G	3225mm	8.000MHZ	12PF	20PPM
KDS晶振	1C208000BC0R	DSX321G	3225mm	8.000MHZ	12PF	20PPM
KDS晶振	1N216000AB0D	DSX321G	3225mm	16MHZ	9pf	20PPM
KDS晶振	1C212000AA0H	DSX321G	3225mm	12.000MHZ	10PF	10PPM
