我們都知道日本進口的晶振品牌在亞洲知名比較高，我國是長期使用日產晶振的重要輸出大國之一，大河晶振雖然沒的四大品牌有名，但是在海內外也擁有許多忠實用戶。日本大河株式會社是1951年3月成立的，至今已有將近70年的歷史，注冊資本達到10.7億日元，經營范圍是：開發，生產和銷售石英晶體單元，晶體振蕩器和其他組件，專注于石英水晶組件，頻率控制元器件領域。大河晶振公司在中國臺灣和西安，馬來西亞，新加坡都有集團分公司，讓世界各地的客戶更方便咨詢和采購Raver Crystal產品。
當今電子產品的主導趨勢是更小，更輕，更輕的產品，主要用于智能手機等移動設備。其他主要趨勢包括擴展功能和更高性能，因為技術交叉授粉，并在各種設備中找到涉及各種媒體的創新應用。在用于構建這些器件的電子元件中，石英晶體諧振器單元在調節器件頻率和提供時鐘信號方面起著關鍵作用。
因為這些單元依賴于石英晶片或坯料的機械振蕩，所以它們必須以中空的密封包裝生產。與諸如電容器或電阻器的其他部件相比，這些要求延遲了小型化。為了應對電子產品的發展趨勢，制造商積極尋求識別或制造更小，更薄的元件，推動小型石英晶體單元的發展。反過來，我們開發了超緊湊型FCX-07晶振和FCX-07L晶振，我們在這里介紹。這款AT切割，MHz范圍表面貼裝晶體單元是世界上最小的晶體單元之一。

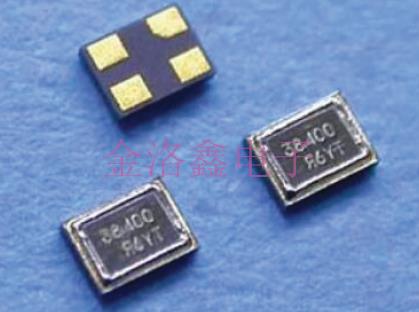

照片1：FCX-07晶振系列外觀

該表面安裝方便，表面安裝方便，尺寸為1.6×1.2×0.4mm。與2.0×1.6×0.5mm的傳統AT切割MHz系列石英晶體單元相比，該產品占據預計面積的60％，占典型單元體積的48％。

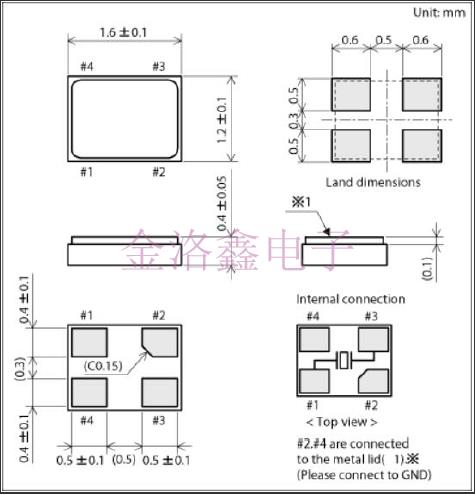

圖2：FCX-07晶振尺寸

FCX-07晶振的頻率范圍為24-80MHz，單位頻率偏差（Δf/F）為±10ppm，是頻率精度的指標。在未來，我們希望實現更高的精度（例如，在±5ppm的水平上），更低的ESR值和更寬的支持頻率范圍。
產品亮點：
在結構上，FCX-07由一個帶有表面安裝驅動電極的矩形坯料組成，連接到陶瓷封裝，該陶瓷封裝包含互連和安裝端子。通過將金屬蓋焊接到金屬化層上，將坯料密封在陶瓷封裝內。電子束用于密封封裝（見圖3）。通過由磁偏轉控制的電子束在真空中快速掃描工件，以焊接金屬部分并密封蓋子。

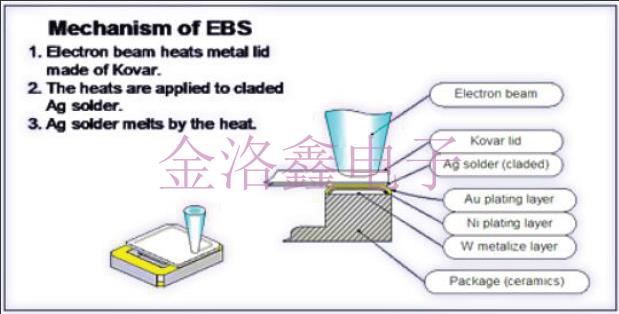

圖3：用于密封封裝的電子束焊接

FCX-07晶振應用程序的示例包括許多小型組件至關重要的移動設備。FCX-07晶振應用包括數字調諧器和無線模塊，如WLAN模塊。在移動電話的電路中，這些無線功能通常通過在主板上安裝模塊化部件來實現，從而使更小，更薄的模塊成為必需。最近，已經使用了一些尺寸小于10×10mm的微小模塊。在這些模塊中對更小的石英晶體單元的需求比其他應用更迫切，使得FCX-07晶振成為備受追捧的元件。展望未來，我們預計將用于需要更小，更先進的電子設備，包括緊湊型醫療設備。作為滿足廣泛市場需求的努力的一部分，我們的目標包括更廣泛的支持頻率范圍。
1612晶振封裝的石英水晶組件是目前行業里比較小的一種，且非常的薄，厚度一般都不會超過0.4mm，看起來可能很不起眼，但其商業價格高，可以應用到多種不同的產品身上，而且穩定性，精度，工作溫度可以符合產品高要求方案。如需進口晶振訂購或咨詢，請聯系深圳市金洛鑫電子，熱線電話：0755-27837162，QQ：657116624。
