首頁歐美晶振 SKYWORKS晶振Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振

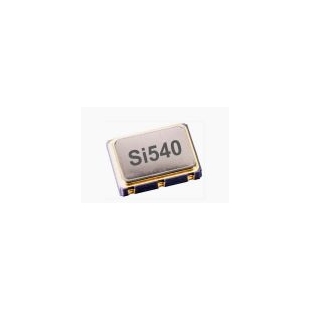

Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振

規格型號：11939021
頻率：16MHz
尺寸：7050
PDF
產品描述：Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振，美國Skyworks晶振公司，Si540Ultra系列振蕩器采用SkyworksSolutions先進的第四代DSPLL技術，在任何輸出頻率下提供超低抖動，低相位噪聲時鐘。該設備在...

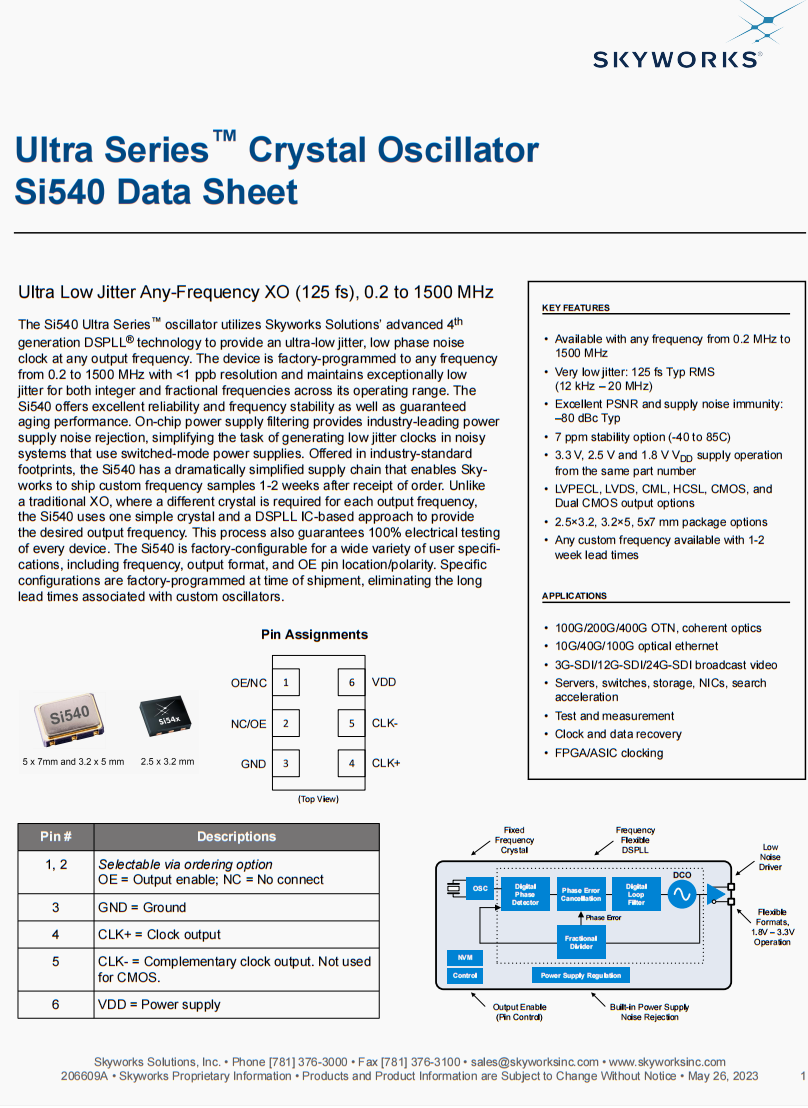

Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振，美國Skyworks晶振公司，Si540 Ultra系列振蕩器采用Skyworks Solutions先進的第四代DSPLL®技術，在任何輸出頻率下提供超低抖動，低相位噪聲時鐘。該設備在工廠編程為0.2至1500 MHz的任何頻率，分辨率<1 ppb，并在其工作范圍內保持整數和分數頻率的極低抖動。Si540具有出色的可靠性和頻率穩定性以及保證的老化性能。片上電源濾波提供業界領先的電源噪聲抑制，簡化了在使用開關模式電源的噪聲系統中產生低抖動時鐘的任務。Si540提供行業標準的足跡，大大簡化了供應鏈，使Skyworks能夠在收到訂單后1-2周內發送定制頻率樣品。不同于傳統的XO，每個輸出頻率都需要不同的晶體，Si540使用一個簡單的晶體和基于DSPLL ic的方法來提供所需的輸出頻率。這個過程也保證了每個設備100%的電氣測試。Si540可在工廠配置，適用于各種用戶規格，包括頻率、輸出格式和OE引腳位置/極性。高品質晶振，進口晶振，歐美晶振，OSC晶振，有源晶振，貼片晶振，7050晶振，六腳晶振，小體積晶振，差分晶振，LVDS晶振，石英晶振，金屬面晶振

Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
溫度范圍	TA		–40	—	85	ºC
頻率范圍	FCLK	LVPECL, LVDS, CML	0.2	—	1500	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2	—	250	MHz
電源電壓	VDD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
供應電流	IDD	LVPECL (output enabled)	—	100	145	mA
		LVDS/CML (output enabled)	—	75	111	mA
		HCSL (output enabled)	—	80	125	mA
		HCSL-Fast (output enabled)	—	88	137	mA
		CMOS (output enabled)	—	74	108	mA
		Dual CMOS (output enabled)	—	80	125	mA
		Tristate Hi-Z (output disabled)	—	64	100	mA
溫度穩定性		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10	—	10	ppm
		Frequency stability Grade C	–7	—	7	ppm
升降時間 (20% to 80% VPP)	TR/TF	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK >50 MHz	—	—	550	ps
		HCSL-Fast, FCLK >50 MHz	—	—	275	ps
占空比	DC	All formats	45	—	55	%
輸出啟動 (OE)2	VIH		0.7 × VDD	—	—	V
	VIL		—	—	0.3 × VDD	V
	TD	Output Disable Time, FCLK >10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK >10 MHz	—	—	20	µs
通電時間	tOSC	Time from 0.9 × VDD until output fre- quency (FCLK) within spec	—	—	10	ms

Skyworks差分晶振,540CD16M0000DGR晶振,遙遙同行的航空航天晶振

Skywork原廠編碼	生產商	型號	類型	頻率	輸出	電源電壓
540CE100M000DG	Skyworks晶振	Si550	VCXO	100 MHz	CMOS	3.3V
540BJ25M0000DG	Skyworks晶振	Si550	VCXO	25 MHz	LVDS	3.3V
540CE102M400DG	Skyworks晶振	Si550	VCXO	102.4 MHz	CMOS	3.3V
540GAA19M2000BCG	Skyworks晶振	Si540	XO	19.2 MHz	CMOS, Dual	1.8V ~ 3.3V
540GAA19M2000BCGR	Skyworks晶振	Si540	XO	19.2 MHz	CMOS, Dual	1.8V ~ 3.3V
540CD16M0000DGR	Skyworks晶振	Si550	VCXO	16 MHz	CMOS	3.3V
540CD20M0000DGR	Skyworks晶振	Si550	VCXO	20 MHz	CMOS	3.3V
550CD30M0000DGR	Skyworks晶振	Si550	VCXO	30 MHz	CMOS	3.3V
550CF10M0000DGR	Skyworks晶振	Si550	VCXO	10 MHz	CMOS	3.3V
550CD16M0000DG	Skyworks晶振	Si550	VCXO	16 MHz	CMOS	3.3V
550CD20M0000DG	Skyworks晶振	Si550	VCXO	20 MHz	CMOS	3.3V
550CD30M0000DG	Skyworks晶振	Si550	VCXO	30 MHz	CMOS	3.3V
550CF10M0000DG	Skyworks晶振	Si550	VCXO	10 MHz	CMOS	3.3V
550CJ22M5790DG	Skyworks晶振	Si550	VCXO	22.579 MHz	CMOS	3.3V
550CM22M5790DG	Skyworks晶振	Si550	VCXO	22.579 MHz	CMOS	3.3V
550CM94M0000DG	Skyworks晶振	Si550	VCXO	94 MHz	CMOS	3.3V
550CJ22M5790DGR	Skyworks晶振	Si550	VCXO	22.579 MHz	CMOS	3.3V
550CM22M5790DGR	Skyworks晶振	Si550	VCXO	22.579 MHz	CMOS	3.3V
550CM94M0000DGR	Skyworks晶振	Si550	VCXO	94 MHz	CMOS	3.3V
550AD10M0000DGR	Skyworks晶振	Si550	VCXO	10 MHz	LVPECL	3.3V
550AD12M5458DGR	Skyworks晶振	Si550	VCXO	12.5458 MHz	LVPECL	3.3V
550AD24M5760DGR	Skyworks晶振	Si550	VCXO	24.576 MHz	LVPECL	3.3V
550AD27M0000DGR	Skyworks晶振	Si550	VCXO	27 MHz	LVPECL	3.3V
550AD94M0000DGR	Skyworks晶振	Si550	VCXO	94 MHz	LVPECL	3.3V
550BD62M5000DGR	Skyworks晶振	Si550	VCXO	62.5 MHz	LVDS	3.3V
550FD74M2500DGR	Skyworks晶振	Si550	VCXO	74.25 MHz	LVDS	2.5V
550RC12M2230DGR	Skyworks晶振	Si550	VCXO	12.223 MHz	LVPECL	2.5V
550AJ873M515DG	Skyworks晶振	Si550	VCXO	873.515 MHz	LVPECL	3.3V
550AJ873M515DGR	Skyworks晶振	Si550	VCXO	873.515 MHz	LVPECL	3.3V
550FG125M000DG	Skyworks晶振	Si550	VCXO	125 MHz	LVDS	2.5V
550FG125M000DGR	Skyworks晶振	Si550	VCXO	125 MHz	LVDS	2.5V
