“TG-5021CE-38N 39.0000M3”愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器
頻率范圍:10 .000MHZ-40.000MHZ
電源電壓: 2.8V
輸出方式: COMS
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
功耗：2.0 mA Max.

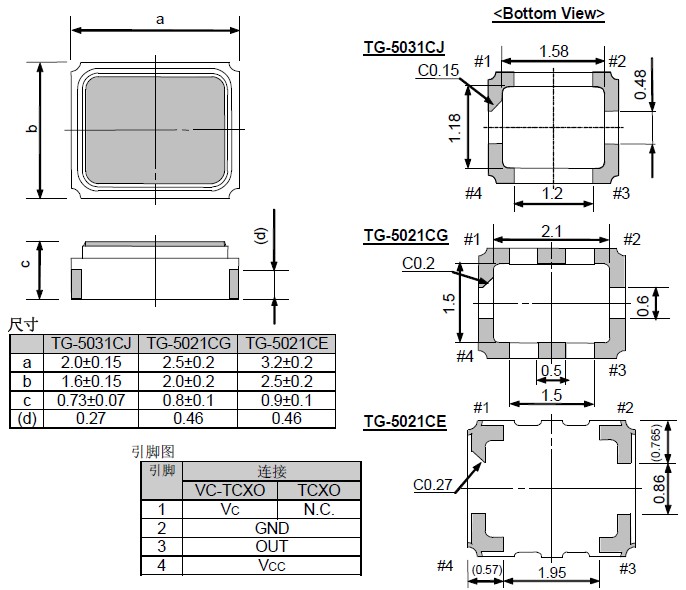

尺寸：小輕型3.2*2.5*0.9mm
應用：無線通訊設備、CDMA、WCDMA、LTE、WiMAX、汽車引擎控制系統、電子穩定程序控制系統等領域。

       “TG-5021CE-38N 39.0000M3”愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體諧振器更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 　愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.

       愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的石英晶體振蕩器;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

       愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器，“TG-5021CE-38N 39.0000M3”日本進口EPSON品牌的這款晶振，是一款四腳貼片型金屬表面的有源晶振，最大的特點就是它帶有溫度補償功能，并且精度很高，常用的是±2.0ppm，頻率范圍有10.000MHZ~40.000MHZ之間可以選擇，用在高端或者工業產品可以發揮TG-5021CE晶振優良的穩定性。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

TG-5021CE晶振 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： TG-5021CE

·

（2） 抗低,電容負載 型號： TG-5021CE

·

（3） TTL 負載 型號： TG-5021CE

·

（4） LV-PECL 負載 型號： TG-5021CE

·

（5）LV-PECL 負載 型號： TG-5021CE



（6） LV-PECL 負載 型號： TG-5021CE



（7） LVDS 負載 型號： TG-5021CE



（8） HCSL 負載 型號： TG-5021CE
