- 規格型號：84984514
- 頻率：1.000MHZ-80.000MHZ
- 尺寸：2.5*2.0*0.9mm 詳細資料請查看PDF
- 產品描述：廣泛適用于PC中央處理器,多屏幕超級電視機,藍牙音箱,變頻式空調,全自動洗衣機,加濕器迷你遙控器等家用智能產品.

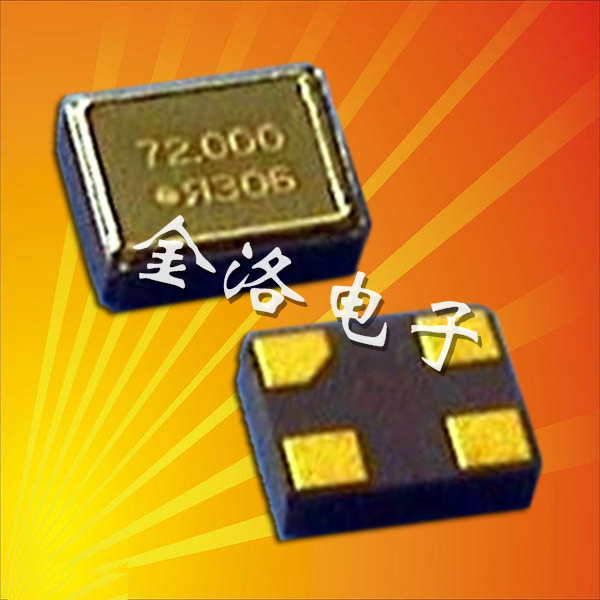

大河晶振,FCXO-05晶振,2520晶振,有源晶振
大河晶振,FCXO-05晶振,2520晶振,有源晶振
參數:頻率范圍1.000MHZ-80.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm,
輸出方式：CMOS輸出

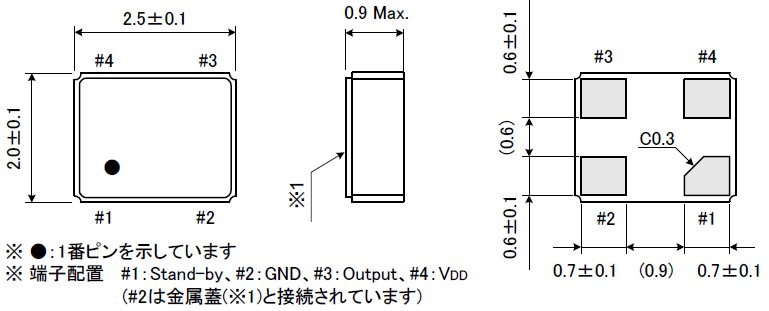

尺寸：時尚小輕薄型2.5*2.0*0.9
應用：家用醫療設備,便捷手提式吸塵器，可移動式電冰箱，無線時尚鼠標，兒童智能手表，兒童遙控飛機等電子產品。
.jpg)
西安大河晶振科技有限公司是日本電子元器件生產廠家 RIVER ELETEC CORPORATION的中國銷售子公司，于2009年10月成立。本公司遵循RIVER集團的經營理念“源流、創建、革新”，面向客戶依據獨自的技術力量所創造的產品，迅速準確的對應不斷變化的市場需求。
自1949年生產電阻以來，公司一貫重視開發具有獨特性能的元器件，經過60多年的發展，RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司，公司產品以不斷追求“小型化、高性能、高品質 ”為目標，服務于手機，IT，數碼，汽車等多個領域，擁有穩定的國內外客戶群體。
大河晶振,FCXO-05晶振,2520晶振,有源晶振，這款西安大河的2520mm體積的石英晶體振蕩器，自研發以來一直受到多方面的關注，0.9mm超薄的厚度可節省壓縮所應用的產品空間，頻率從1M起至80M的中頻可對應多種不同的數碼產品，FCXO-05晶振為廣大電子或工業生產廠家帶來福音，選用金屬外殼的表面封裝，可承受一米左右的跌落沖擊，驅動1.8V的超低電壓功能。
| 大河晶振型號/輸出類型 | FCXO-05晶振,2520mm貼片晶振 |
| 晶振類型 | OSC振蕩器 |
| 輸出負載 | 15pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V |
| 頻率范圍 | 1.000MHZ-80.000MHZ |
| 頻率穩定度 | ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm |
| 工作溫度 | - 40 ~ + 85℃ |
| 保存溫度 | - 40 ~ + 85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
1:機械振動的影響
當石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體振蕩器產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致貼片晶振卷帶受到損壞。
1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
